Célula electrolítica del hipoclorito de sodio para los sistemas de la desinfección del cloro

Célula electrolítica del hipoclorito de sodio Es la unidad de reacción central de un generador de hipoclorito de sodio, que produce una solución desinfectante de hipoclorito de sodio (NaClO) en el sitio a través de electrólisis de corriente continua de solución salina de cloruro de sodio diluido al 2% - 5% o agua de mar. Elimina la necesidad de almacenamiento y transporte de productos químicos de alta concentración, reduciendo los riesgos de corrosión y descomposición. Solo se requiere sal y agua del grifo como materia prima, lo que ayuda a reducir los costos operativos. El diseño modular permite el ajuste flexible de la cantidad de la célula según diversas escalas del tratamiento de aguas. Es ampliamente utilizado en plantas de tratamiento de agua, sistemas de tratamiento de aguas residuales, hospitales, piscinas, sistemas de circulación de agua y desinfección de acuicultura.

Características

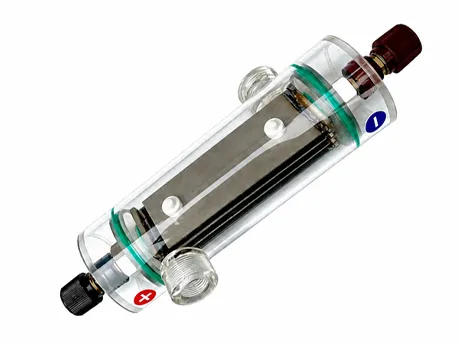

• Diseño de tanque transparente. Permite la supervisión visual de las condiciones de la electrólisis y del escalamiento del electrodo.
• Electrodo de titanio bipolar. Admite las opciones de ánodo De Nora DSA y ánodo Mahneto MMO con bajo consumo de energía y larga vida útil.
• Cámara independiente de la colección del hidrógeno. Integra un sistema de escape de dilución para mejorar la seguridad del hidrógeno.
• Estructura de la refrigeración por agua del bocadillo. Estabiliza la temperatura de electrólisis, reduce la descomposición del hipoclorito de sodio y minimiza los subproductos de clorato.
• Fácil instalación y mantenimiento. Apoya el lavado ácido cíclico automático para el retiro de la escala del electrodo.
• Rendimiento de desinfección suave. Equipado con un sistema de ánodo de titanio a base de rutenio, que reduce la corrosión, el daño por blanqueo y la irritación de la piel.

Principio de trabajo

La salmuera de cloruro de sodio diluida ingresa al espacio del electrodo, donde se producen reacciones electroquímicas después de aplicar corriente continua.

Reacción del ánodo:2Cl-2e = Cl-₂ ↑

Reacción del cátodo:2H₂O + 2e = H₂ ↑ + 2OH).

El cloro generado en el ánodo reacciona directamente con el hidróxido de sodio producido en el cátodo:

Por el Cl₂ + 2NaOH = NaCl + NaClO + H₂O

Reacción general:NaCl + H₂O → NaClO + H₂ ↑ (Bajo electrólisis de corriente continua)

El hidrógeno generado se recoge y se descarga de forma segura después de la dilución. La solución de hipoclorito de sodio producida fluye desde la salida superior de la celda y se suministra para la desinfección con cloro.

Mecanismo de desinfección

El hipoclorito de sodio se disuelve en agua y se hidroliza para generar ácido hipocloroso (HClO). El ácido hipocloroso produce efectos oxidativos que penetran en las membranas celulares microbianas y dañan las estructuras proteicas de las bacterias y los virus, logrando una desinfección e inactivación efectivas.

Especificaciones

• Placa del electrodo
  • Placa-tipo Electrolyzer
    • Sustrato: Placa de titanio puro TA1 con un espesor de 2,0-3,0mm.
    • Tamaño pequeño (50-300g/h): 150 × 80mm, 200 × 100mm.
    • Tamaño mediano (500-2000 g/h):300 × 150mm, 400 × 200mm.
    • Módulos grandes:500 × 250mm, 600 × 300mm.
    • Espaciamiento entre electrodos: 5-8mm para las versiones estándar; 4-6mm para las versiones optimizadas de De Nora.
    • Número de placas: 6-48 placas por celda con configuración de pila bipolar.
• Electrodo concéntrico tubular
  • Diámetro externo del tubo del ánodo: Ø60 / Ø90 / Ø110 / Ø 160mm
  • Diámetro interno del tubo del cátodo: Ø30 / Ø50 / Ø 75mm
  • Longitud efectiva del electrodo: 340 / 580 / 1040 / 1120mm
  • Producción efectiva de cloro por tubo: 20-1000 g/h
• El tanque de acrílico transparente tubular

  Tabla 1: Dimensiones del tanque de acrílico transparente tubular

  Salida de cloro	Diámetro exterior × Longitud total	Conexión de tubería	Solo volumen del tanque
  20 g/h	Ø 60 × 340mm	DN15	0,8 L
  100 g/h	Ø 90 × 580mm	DN20	2,2 L
  500 g/h	Ø 150 × 580mm	DN25	5,5 L
  1000 g/h	Ø 180 × 1040mm	DN32	9,8 L
  2000 g/h	Ø 200 × 1120mm	DN40	13,5 L

• Ejemplo de modelo: OM-20 celda electrolítica
  • Dimensiones: Longitud 340mm; diámetro exterior Φ 60mm; tolerancia de medición ± 2mm
  • Caudal de salmuera: 3 L/h
  • Salida de cloro: 20 g/h
  • Concentración de cloro disponible: 6-8g/L
  • Parámetros de funcionamiento: Voltaje 1-5 V; corriente 1-30 A
  • Configuración del electrodo: Electrodo de una sola etapa
  • Concentración de salmuera: 3%
  • Suministro de energía: 6 V/40 A
  • Conexiones: Entrada de agua, salida de agua y tuercas de fijación de sellado

Aplicaciones

• Desinfección del agua de la piscina.
• Suministro de agua municipal y desinfección de aguas residuales.
• Tratamiento industrial de aguas circulantes.
• Control de organismos de agua de mar para centrales eléctricas.
• Desinfección del agua de acuicultura.
